LES BEDFORD DINKY GB - 3ème partie - Etude des plans d'usine

LISTE DES PLANS RELATIFS AUX CAMIONS BEDFORD

N°	DESCRIPTION	DATE	Modèles concernés
			25M 410	25V 252	25W 411	521 921 409	582 982
12835	BEDFORD TRUCK ASSEMBLY	27/8/ 1948			x
12836	BEDFORD –TRUCK BODY	23/2/ 1948			x
12839	WINDOW FOR BEDFORD REFUSE WAGON ETC	11/12/ 1959	x	x		x	x
12840	BEDFORD TIPPING WAGON ASSEMBLY	15/1/ 1947	x
12840	BEDFORD TIPPING WAGON ASSEMBLY – SHEET 2	15/8/ 1947	x
12841	CAB & CHASSIS – TIPPING LORRY	29/1/ 1947	x	x	x	x	x
12842	BODY – TIPPING LORRY	11/6/ 1947	x
12843	TAILBOARD – TIPPING LORRY	5/2/ 1947	x
12844	RADIATOR		x	x	x	x	x
12845	BASE BEDFORD	6/2/ 1947	x	x	x	x	x
12846	LIFTING SCREW ASSEMBLY	22/7/ 1947	x	x
12847	LIFTING SCREW BEDFORD TIPPING WAGON	16/7/ 1947	x	x
12848	BUSH BEDFORD TIPPING WAGON	5/2/ 1947	x	x
12849	CROWN WHEEL – TIPPING LORRY	5/2/ 1947	x	x
12850	BRACKET – TIPPING LORRY	5/2/ 1947	x	x
12851	PINION & HANDLE – TIPPING LORRY	5/2/ 1947	x	x
12852	NUT – TIPPING LORRY	5/2/ 1947	x	x

12854	LIFTING HANDLE – BEDFORD TIPPING WAGON & REFUSE COLLECTOR	19/3/ 1963	x	x
12872	BODY FOR BEDFORD ARTICULATED VEHICLE					x
12874	PLATFORM FOR BEDFORD ARTICULATED VEHICLE	5/9/ 1947				x	x
12876	BEDFORD ARTICULATED VEHICLE	29/9/ 1947				x
12877	BASE FOR BEDFORD SUPERTOYS	6/2/ 1947				x	x
12970	BEDFORD REFUSE COLLECTOR ASSEMBLY	15/6/ 1948		x
12971	BEFORD REFUSE COLLECTOR – BODY	9/12/ 47		x
12972	BODY FLOOR FOR REFUSE COLLECTOR	18/12/ 47		x
12973	SLIDING DOOR FOR REFUSE COLLECTOR	24/12/ 47		x
12974	REAR DOOR FOR BEDFORD REFUSE COLLECTOR	26/1/ 1948		x
12975	REAR DOOR HINGE FOR BEDFORD REFUSE COLLECTOR	8/1/ 1948		x
12976	TIPPING BRACKET FOR REFUSE COLLECTOR	19/12/ 1947		x
12977	SUPPORT FOR DOORS – REFUSE COLLECTOR	2/1/ 1948		x
12978	REAR DOOR ASSEMBLY BEDFORD REFUSE COLLECTOR	17/6/ 1948		x
13131	BODY FOR STREAMLINED PETROL TANKER (ARTICULATED)	19/5/ 1948
13132	BASE FOR ARTICULATED PETROL TANKER	19/5/ 1948
13792	REAR RAMP FOR PULLMORE CAR TRANSPORTER (ALUMINIUM ALLOY)	8/6/ 1951					x
17716A & B	STEREOS FOR PULLMORE CAR TRANSPORTER (DINKY TOYS DELIVERY SERVICE)	2/1/ 1953					x

​

Où sont ces plans ?

Je possède les 14 plans originaux indiqués en jaune sur la liste ci-dessus. Ce sont tous des plans petit format (environ 23x30cm). J’en ai acheté 6 en 2012 à M. Jos S. (NL) qui lui-même les avait acquis lors d’une vente de la collection M&S Richardson par Christie’s dans les années 90, et j’en ai acheté 8 autres début 2016 à M. Lee W. (GB) qui les avait achetés une dizaine d’années auparavant avec une collection, ceux-ci provenant également d’une vente de la collection de M&S Richardson.

Les plans 13131 et 13132 sont dans la collection de M. Jan Werner (NL) qui a publié un article dans Model Collector à propos de la citerne, dont il a réalisé trois prototypes.

Le plan 12970 est dans la collection de X (NL) et a été mis en vente sur eBay sans succès en 2013. Mon offre d’achat n’a pas abouti. Il s’agit bien du plan issu de la collection de M&S Richardson, comme en attestent les plis apparents, correspondant aux documents que j’avais pu examiner.

Je suis à la recherche d'autres plans originaux à acheter.

Contactez moi si vous êtes vendeur !

I am looking to buy original factory drawings.

Please contact me if you have any to sell !

PLAN 12835 - BEDFORD TRUCK ASSEMBLY – 27/8/1948

Plans référencés

N° Plan	Description	Remarques
6675	WHEEL
6676	TYRE	Remplacé 2/4/1958 par 20095
12187	HOOK
12610	FRONT AXLE
12614	REAR AXLE
12771	FIXING PIN
12836	BODY
12841	CAB & CHASSIS
12844	RADIATOR
12845	BASE
20095	TYRE	Modif 2/4/1958 remplacement de 6676

Cartouche des modifications

ISSUE	DESCRIPTION OF CHANGE	CO. N°	DATE
1			27/8/1948
2	JOB N° 20095 WAS JOB N° 6676	5124	2/4/58

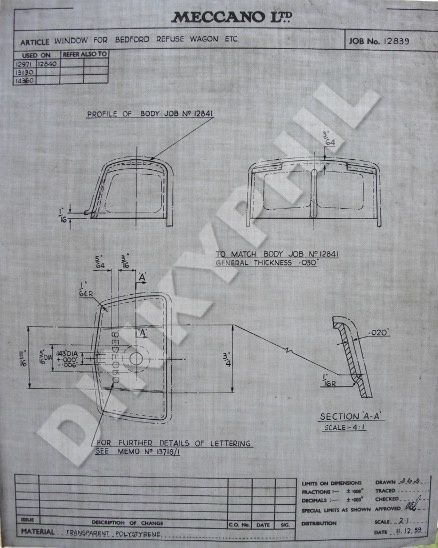

PLAN 12839 – WINDOW FOR REFUSE WAGON ETC – 11/12/1959

Plans référencés

N° Plan	Description	Remarques
12840	BEDFORD TIPPING WAGON ASSEMBLY
12841	CAB & CHASSIS – TIPPING LORRY
12971	BEFORD REFUSE COLLECTOR – BODY
13130	(PLAN NE FIGURANT PAS DANS LA LISTE)	SUREMENT BEDFORD ARTICULATED LORRY ASSEMBLY
14360	(PLAN NE FIGURANT PAS DANS LA LISTE)	SUREMENT BEDFORD PULLMORE CAR TRANSPORTER ASSEMBLY

 Cartouche des modifications

ISSUE	DESCRIPTION OF CHANGE	CO. N°	DATE
1			11/12/1959

​

PLAN 12840 - BEDFORD TIPPING WAGON - SHEET 1/2 - 22/7/1947

Plans référencés

N° Plan	Description	Remarques
6675	WHEEL
6676	TYRE	Remplacé 2/4/1958 par 20095
7635	RIVET	Ajouté 9/7/1956 supprimé 18/6/1958
12610	FRONT AXLE
12614	REAR AXLE
12774	TIPPING PIN	Modif 11/9/1947 remplacement de 12884
12839	WINDOWS	Ajouté 13/1/1960
12841	CAB & CHASSIS
12842	BODY
12843	TAILBOARD
12844	RADIATOR
12845	BASE
12846	LIFTING SCREW ASSEMBLY	Supprimé 27/3/1963
12851	PINION & HANDLE – TIPPING LORRY	Supprimé 27/3/1963
12852	NUT – TIPPING LORRY	Supprimé 27/3/1963
12853	TAILBOARD PIN
12854	LIFTING HANDLE	Ajouté 27/3/1963
12884	TIPPING PIN	Remplacé 11/9/1947 par 12774
20095	TYRE	Modif 2/4/1958 remplacement de 6676

Cartouche des modifications

ISSUE	DESCRIPTION OF CHANGE	CO. N°	DATE
1			22/1/1947
2	TIPPING PIN JOB 12774 WAS JOB 12884	2043	11/9/47
3	RIVET JOB N° 7635 ADDED	4626	9/7/56
4	JOB N° 20095 WAS JOB N° 6676	5124	2/4/58
5	RIVET JOB N° 7635 DELETED	5174	18/6/58
6	JOB N° 12839 ADDED	5633	13/1/60
7	JOB N° 12846,12851 & 12852 DELETED, JOB N°12854 ADDED	6975	27/3/63

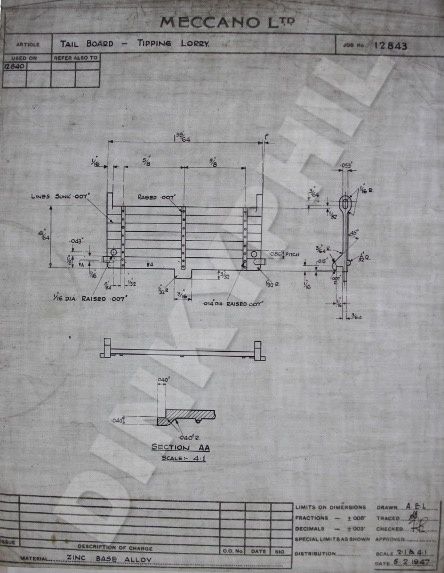

PLAN 12843 – TAIL BOARD - TIPPING WAGON – 5/2/1947

Plans référencés

N° Plan	Description	Remarques

Cartouche des modifications

ISSUE	DESCRIPTION OF CHANGE	CO. N°	DATE
1			5/2/1947

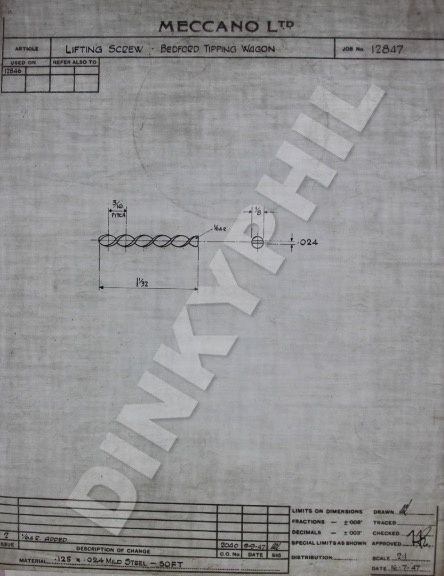

PLAN 12847 – LIFTING SCREW - BEDFORD TIPPING WAGON – 16/7/1947

Plans référencés

N° Plan	Description	Remarques

Cartouche des modifications

ISSUE	DESCRIPTION OF CHANGE	CO. N°	DATE
1			16/7/1947
2	1/64 R ADDED	2040	9/9/1947

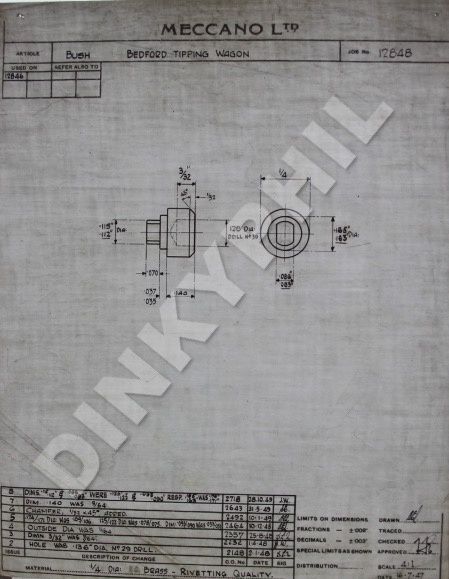

PLAN 12848 – BUSH - BEDFORD TIPPING WAGON – 16/7/1947

Plans référencés

N° Plan	Description	Remarques

Cartouche des modifications

ISSUE	DESCRIPTION OF CHANGE	CO. N°	DATE
1			16/7/1947
2	HOLE WAS .136“ DIA, N°29 DRILL	2148	2/1/48
3	DIMN. 3/32“ WAS 7/64“	2232	1/4/48
4	OUTSIDE DIA WAS 11/64	2357	25/8/48
5	.174/.171 DIA : WAS .109/.104 .125/.122 DIA : WAS .078/.075 DIM : /093/.090 WAS .053/.050	2464	10/12/48
6	CHAMFER 1/32 x 45° ADDED	2492	10/1/49
7	DIM .140 WAS 9/64	2643	31/5/49
8	DIMS .116 .112 “ & .086 .083“ WERE .125 .122“ & .093 .090“ RESP .165“ .163“ WAS .174“ .171“	2718	28/10/49

PLAN 12849 – CROWN WHEEL - TIPPING LORRY – 5/2/1947

Plans référencés

N° Plan	Description	Remarques

Cartouche des modifications

ISSUE	DESCRIPTION OF CHANGE	CO. N°	DATE
1			5/2/1947
2	WIDTH OF MATERIAL ADDED		16/9/47
3	HOB N° & DIA ; BEFORE FORMING ADDED	2153	6/1/48
4	HOLE WAS .083/.080 DIA : x.053/.050 A/F	2464	10/12/48
5	FINISH ADDED	3224	8/10/51
6	MATL WAS SOFT BS SPEC ADDED	4307	4/5/55

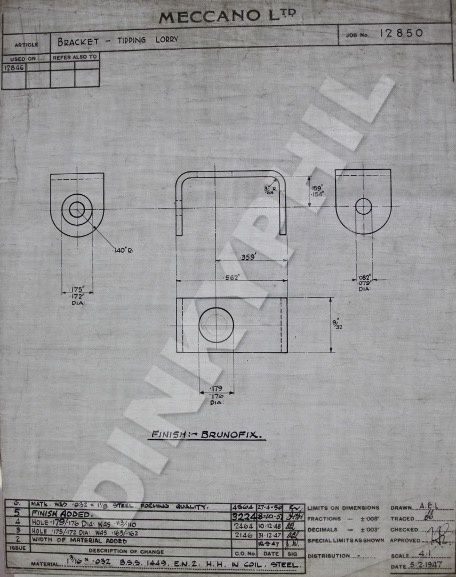

PLAN 12850 – BRACKET - TIPPING LORRY – 5/2/1947

Plans référencés

N° Plan	Description	Remarques

Cartouche des modifications

ISSUE	DESCRIPTION OF CHANGE	CO. N°	DATE
1			5/2/1947
2	WIDTH OF MATERIAL ADDED		16/9/47
3	HOLE .175/.172 DIA : WAS .165/.162	2146	31/12/47
4	HOLE .179/.176 DIA : WAS .113/.110	2464	10/12/48
5	FINISH ADDED	3224	8/10/51
6	MATL WAS .032 x 1 1/8 STEEL FORMING QUALITY	4564	27/4/56

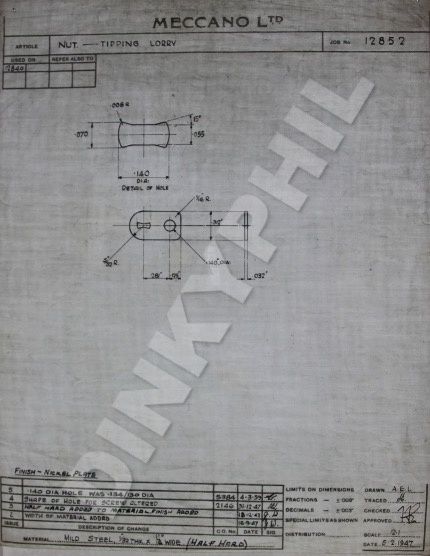

PLAN 12852 – NUT - TIPPING LORRY – 5/2/1947

Plans référencés

N° Plan	Description	Remarques

Cartouche des modifications

ISSUE	DESCRIPTION OF CHANGE	CO. N°	DATE
1			5/2/47
2	WIDTH OF MATERIAL ADDED		16/9/47
3	HALF HARD ADDED TO MATERIAL FINISH ADDED		18/12/47
4	SHAPE OF HOLE FOR SCREW ALTERED	2146	31/12/47
5	.140 DIA HOLE WAS .134/.130 DIA	5384	4/3/59

PLAN 12876 - BEDFORD ARTICULATED VEHICLE ASSEMBLY – 29/9/1947

Plans référencés

N° Plan	Description	Remarques
6675	WHEEL
6676	TYRE	Remplacé 2/4/1958 par 20095
10253	TYRE	Remplacé 6/1/1956 par 15636
12169	DISHED WASHER
12187	HOOK
12610	FRONT AXLE
12614	REAR AXLE
12636	WHEEL
12774	PLATFORM PIN
12839	WINDOWS	Ajouté 14/1/1960
12841	CAB & CHASSIS
12844	RADIATOR
12845	BASE	Modif 14/1/1953 remplacement de 12877
12872	BODY
12874	PLATFORM
12877	BASE	Remplacé 14/1/1953 par 12845
12934	WASHER
15636	TYRE	Modif 6/1/1956 remplacement de 10253
15966		Supprimé 3/7/1957
20095	TYRE

Cartouche des modifications

ISSUE	DESCRIPTION OF CHANGE	CO. N°	DATE
1			illisible
2	COLOR DETAILS ADDED	-	19/2/48
3	SECTION A/A’ REMOVED NOTE RG. HOARDING OF AXLES ADDED	2261	19/6/49
4	MASK SPRAYING DELETED FROM PLATFORM MUDGUARDS	2420	29/10/48
5	JOB 12630 WAS JOB 6675 & JOB 12946 WAS JOB 12654	2908	13/3/50
6	BASE WAS JOB 12877	3579	14/1/53
7	MASK SPRAYING ON REAR MUDGARD DELETED	3582	20/1/53
8	WASHER WAS JOB 7046	4251	8/3/55
9	TYRES ON TRAILER WERE JOB N° 10253	4479	6/1/56
10	MEMO 15966 DELETED	4920	3/7/57
11	JOB N° 20095 WAS JOB N° 6676	5124	2/4/58
12	JOB N° 12839 ADDED	5633	14/1/60

PLAN 12970 - BEDFORD REFUSE COLLECTOR ASSEMBLY – 15/6/1948

Plans référencés

N° Plan	Description	Remarques
6675	WHEEL	Remplacé 8/11/1961 par 60000
6676	TYRE	Remplacé 2/4/1958 par 20095
12608	FRONT AXLE	Modif 8/11/61 remplacement de 12610
12610	FRONT AXLE	Remplacé 8/11/61 par 12608
12612	REAR AXLE	Modif 8/11/61 remplacement de 12614
12614	REAR AXLE	Remplacé 8/11/61 par 12612
12771	TIPPING PIN
12839	WINDOWS	Ajouté 13/1/1960
12841	CAB & CHASSIS
12844	RADIATOR
12845	BASE
12854	LIFTING HANDLE	Ajouté 27/3/1963
12971	BODY
12972	FLOOR
12973	SLIDING DOOR
12976	TIPPING BRACKET
12977	SLIDING DOOR SUPPORT
12978	REAR DOOR ASSEMBLY
20095	TYRE	Modif 2/4/1958 remplacement de 6676
12884	TIPPING PIN	Remplacé 11/9/1947 par 12774
60000	WHEEL	Modif 8/11/1961 remplacement de 6675

Cartouche des modifications

ISSUE	DESCRIPTION OF CHANGE	CO. N°	DATE
1			15/6/1948
2	JOB N° 20095 WAS JOB N° 6676	5124	2/4/58
3	JOB N° 12839 ADDED	5633	13/1/60
4	JOB N° 60000, 12608, 12612 WERE JOB N° 6675, 12610, 12614	6446	8/11/61
5	JOB N° 12846 & 12851 DELETED, JOB N°12854 ADDED	6975	27/3/63

PLAN 12972 – BODY FLOOR FOR REFUSE COLLECTOR – 18/12/1947

Plans référencés

N° Plan	Description	Remarques
12970	BEDFORD REFUSE COLLECTOR ASSEMBLY
12971	BODY
12976	TIPPING BRACKET

Cartouche des modifications

ISSUE	DESCRIPTION OF CHANGE	CO. N°	DATE
1			18/12/47
2	WIDTH OF MATERIAL 1 7/8 WAS 1 3/4	3829	30/12/53
3	VPN 120-140–BS 1449 EN2 ADDED	4033	19/8/54
4	FINISH, DELETED. COATED GLOSSY BLACK BOTH SIDES, ADDED	5185	16/9/58

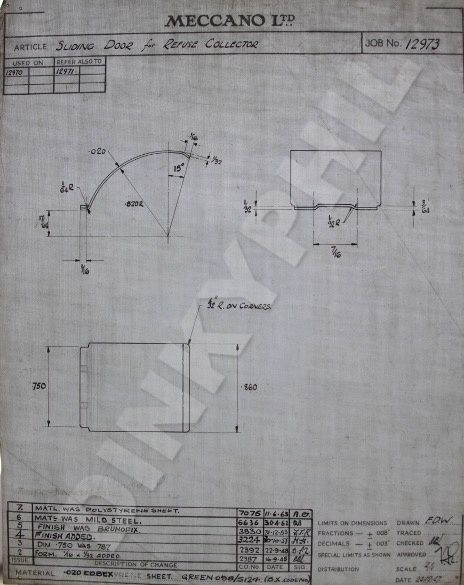

PLAN 12973 – SLIDING DOOR FOR REFUSE COLLECTOR – 24/12/1947

Plans référencés

N° Plan	Description	Remarques
12970	BEDFORD REFUSE COLLECTOR ASSEMBLY
12971	BEFORD REFUSE COLLECTOR – BODY

Cartouche des modifications

ISSUE	DESCRIPTION OF CHANGE	CO. N°	DATE
1			24/12/47
2	FORM. 1/16 x 1/32 ADDED	2387	16/9/48
3	DIM .750 WAS .787	2392	22/9/48
4	FINISH ADDED.	3224	30/10/51
5	FINISH WAS BRUNOFIX.	3830	31/12/53
6	MATL. WAS MILD STEEL.	6636	30/4/62
7	MATL. WAS POLYSTYRENE SHEET	7075	11/6/63

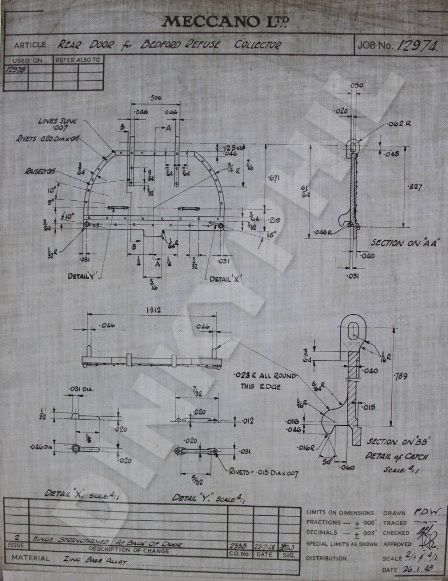

PLAN 12974 – REAR DOOR FOR BEDFORD REFUSE COLLECTOR - 26/1/1948

Plans référencés

N° Plan	Description	Remarques
12978	REAR DOOR ASSEMBLY

Cartouche des modifications

ISSUE	DESCRIPTION OF CHANGE	CO. N°	DATE
1			26/1/1948
2	HINGE STRENGTHENED AT BACK OF DOOR	2335	22/7/48

PLAN 12975 – REAR DOOR HINGE FOR BEDFORD REFUSE COLLECTOR - 8/1/1948

Plans référencés

N° Plan	Description	Remarques
12970	BEDFORD REFUSE COLLECTOR ASSEMBLY
12971	BODY
12972	FLOOR
12974	REAR DOOR FOR BEDFORD REFUSE COLLECTOR

Cartouche des modifications

ISSUE	DESCRIPTION OF CHANGE	CO. N°	DATE
1			8/1/1948
2	”TINNED” ADDED		9/9/48
3	DIA 11/64” WAS 9/64”	2386	16/9/48

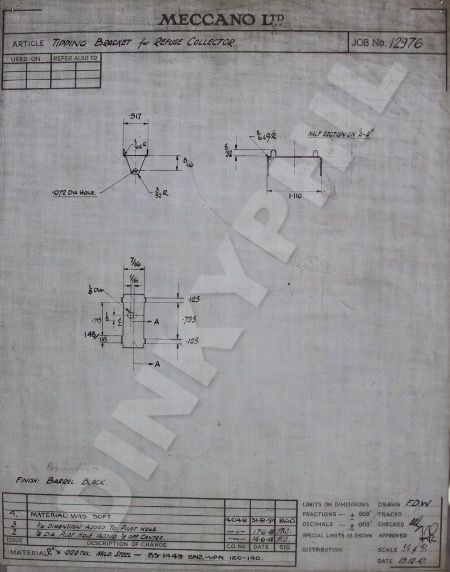

PLAN 12976 – TIPPING BRACKET FOR REFUSE COLLECTOR – 19/12/1947

Plans référencés

N° Plan	Description	Remarques

Cartouche des modifications

ISSUE	DESCRIPTION OF CHANGE	CO. N°	DATE
1			19/12/47
2	1/8 DIA PILOT HOLE ADDED 1/8 OFF CENTRE	-“-	14/6/48
3	1/16 DIMENSION ADDED TO PILOT HOLE	-“-	17/6/48
4	MATERIAL WAS SOFT	4048	31/8/54

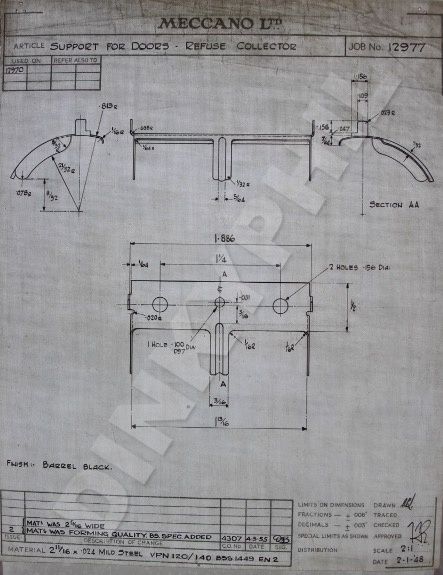

PLAN 12977 – SUPPORT FOR DOORS - REFUSE COLLECTOR – 2/1/1948 (PBT)

Plans référencés

N° Plan	Description	Remarques
12970	BEDFORD REFUSE COLLECTOR ASSEMBLY

Cartouche des modifications

ISSUE	DESCRIPTION OF CHANGE	CO. N°	DATE
1			2/1/48
2	MATL. WAS 2 5/16 WIDE MATL. WAS FORMING QUALITY. BS.. SPEC ADDED	4307	4/5/55

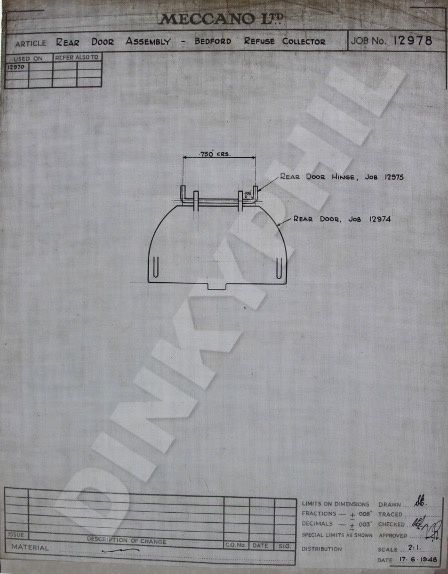

PLAN 12978 – REAR DOOR ASSEMBLY - BEDFORD REFUSE COLLECTOR – 17/6/1948

Plans référencés

N° Plan	Description	Remarques
12970	BEDFORD REFUSE COLLECTOR ASSEMBLY
12974	REAR DOOR
12975	REAR DOOR HINGE

Cartouche des modifications

ISSUE	DESCRIPTION OF CHANGE	CO. N°	DATE
1			17/6/48

Je n’ai eu accès à aucun des plans du porte autos PULLMORE. La liste des plans ci-dessus (établie d’après l’ouvrage de M&S Richardson) ne mentionne d’ailleurs pas tous les plans concernant ce modèle. Il manque notamment les plans des deux pièces principales de la remorque et le plan d’assemblage. Le prototype de la remorque a été vendu £179 aux enchères par Bonhams le 23 novembre 2004 (lot 429). La remorque produite par TEKNO étant très semblable à celle produite par DINKY TOYS GB, les plans auraient ils pu être vendus à TEKNO ?

J’ai eu la chance de pouvoir acquérir en 2012 six plans d’usine concernant des petites pièces : le hayon arrière de la benne basculante, et cinq pièces du mécanisme de levage, puis en 2016 huit autres plans concernant des pièces de la benne à ordures, ainsi que le plan du vitrage. Certains de ces plans m’ont permis de préciser des dates d’évolution.

Ce qu’on constate sur les plans :

• L’ajout de la mention MADE IN ENGLAND sous le châssis en janvier 1953.

• La suppression de la peinture des ailes arrière du camion articulé en janvier 1953.

• La suppression du décalque « 20 » à l’arrière du camion articulé en juillet 1957.

• Le remplacement des pneus lisses par les pneus crantés, en avril 1958.

• L’adjonction des vitres : le plan des vitres date de décembre 1959 (12839), et les plans d’assemblage ont été complétés en janvier 1960. Ces vitres ne sont pas ajoutées sur le camion 25W. Le plan mentionne deux références de plans ne figurant pas dans la liste. J’en déduis qu’il s'agit des plans d’assemblage du camion articulé et du porte autos.

• Le remplacement des jantes à moyeu par les jantes en plastique en novembre 1961 sur la benne à ordures.

• Il a été envisagé d’apposer un décalque “20“ à l’arrière du camion benne basculante 25M (cercle au crayon sur le plan 12843) mais cela n’a jamais été réalisé.

• Les modifications de la bague située à la base de la spirale permettant de lever la benne (modifications du plan le 25/8/48 et du 10/1/49, concerne uniquement les toutes premières versions unicolores du modèle 25M et de la benne à ordures 25V). Tous les modèles suivants sont équipés de bagues de grand diamètre avec chanfrein.

• Le renforcement des œillets d’attache de la porte arrière de la benne à ordures. Je n’ai jamais vu de porte avec les œillets non renforcés sur aucun modèle. D’après la date de la modification, il est possible que la modification du moule ait eu lieu avant la sortie du modèle.

• La modification de l’épaisseur de la plaque de base et du support de la benne à ordures. Cette modification n’est pas décelable sur les modèles.

Ce qu’on ne constate pas sur les plans :

• Les deux types de moulages de la carrosserie

• La modification des jambes de l’axe avant

• La modification du moulage du réservoir

• Le remplacement des jantes à moyeu par les jantes en plastique sur le camion à benne basculante.

Une bizarrerie sur les plans : la pièce supportant les portes coulissantes de la benne à ordures semble avoir toujours été en tôle chromée alors que le plan mentionne FINISH : BARREL BLACK

Sources de la compilation :

• THE GREAT BOOK OF DINKY TOYS, M&S Richardson, New Cavendish Books, London, 2000, ISBN 1 872727 83 2

• Plans DINKY TOYS

Article original publié le 27 mai 2017

English version here.
